Exemplo de lançamento

Este lançamento terá como tabela ORIGEM a TB_VENDAS e como tabela ALVO a TB_CONTAS_RECEBER. Isso significa que novos registros serão criados na tabela TB_CONTAS_RECEBER cada vez que o lançamento for executado.

Na tabela TB_VENDAS, teremos um campo que irá buscar o valor na tabela TB_VENDEDOR. Este campo "Vendedor" que terá como controle um ComboBox na página Vendas.

1. Crie a tabela TB_VENDEDOR de acordo com os campos abaixo:

2. Defina as propriedades dos campos conforme a tabela:

Nome	Título	Tipo	Tamanho	Permitir Nulo	Decimal	Máscara
VE_ID	Código	Numérico	10	NÃO MARCAR	-	9999999999
VE_NOME	Nome	Caracter	40	NÃO MARCAR	-	@!

3. Crie uma tabela TB_VENDAS com os campos abaixo:

4. Defina as propriedades dos campos conforme a tabela:

Nome	Título	Tipo	Tamanho	Permitir Nulo	Decimal	Máscara
VEN_ID	Código	Numérico	10	NÃO MARCAR	-	9999999999
VEN_DATA	Data	Data	-	NÃO MARCAR	-	dd/MM/yyyy
VEN_VENDEDOR	Vendedor	Caracter	40	NÃO MARCAR	-	@!
VEN_VALOR	Valor	Numérico	10	NÃO MARCAR	2	99.999.999,99
VEN_VENCIMENTO	Vencimento	Data	-	NÃO MARCAR	-	dd/MM/yyyy

O índice desta tabela será o campo VEN_ID, portanto, marque a opção "Sequencial".

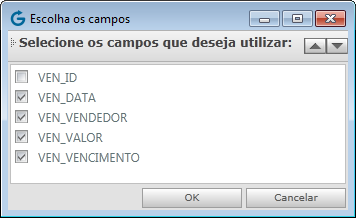

5. Clique com o botão direito sobre a tabela e crie uma página de dados com os campos marcados conforme abaixo:

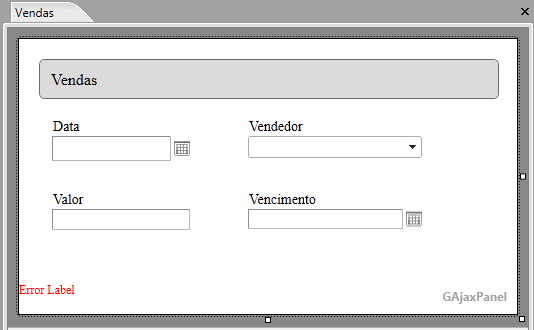

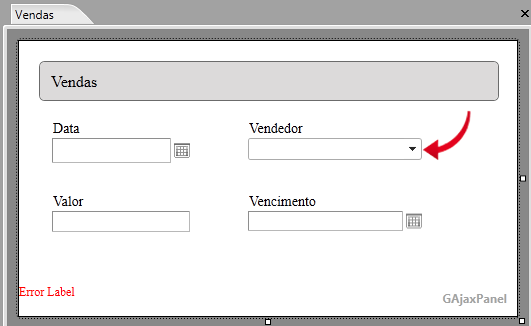

6. Posicione os campos de modo a deixar o design semelhante à figura abaixo:

7. Crie uma tabela chamada TB_CONTAS_RECEBER, com os campos mostrados abaixo:

8. Preencha as propriedades dos campos conforme abaixo:

Nome	Título	Tipo	Tamanho	Permitir Nulo	Decimal	Máscara
REC_ID	Código	Numérico	10	NÃO MARCAR	-	9999999999
VEN_ID	Código Venda	Numérico	10	MARCAR	-	9999999999
REC_VENCIMENTO	Vencimento	Data	-	NÃO MARCAR	-	dd/MM/yyyy
REC_VALOR	Valor	Numérico	10	NÃO MARCAR	2	99.999.999,99

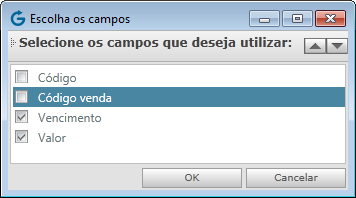

9. Clique com o botão direito sobre a tabela e crie uma página com Grid com os campos marcados conforme abaixo:

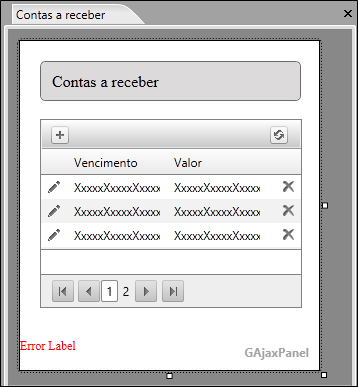

A página com Grid ficará semelhante à figura abaixo:

A tabela TB_VENDAS será a origem do lançamento. Os lançamentos são inseridos na seção de Tabelas auxiliares da página.

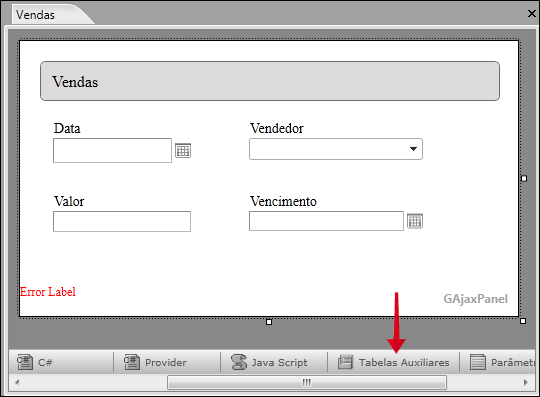

10. Selecione a página VENDAS e clique em Tabelas Auxiliares, na parte inferior do design.

O lançamento precisará de um tabela ALVO, ou seja, a tabela onde serão criados os registros do lançamento. Por isso, vamos adicionar a tabela TB_CONTAS_RECEBER como tabela auxiliar.

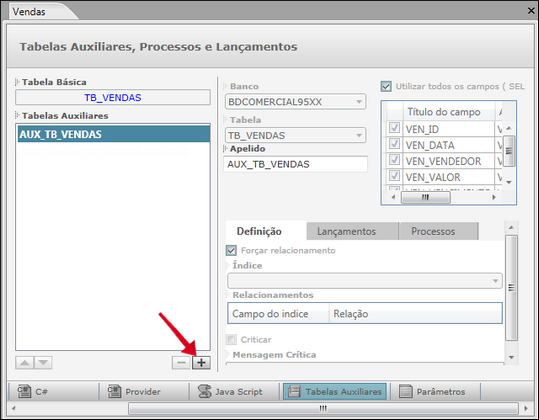

11. Clique no botão para inserir a tabela auxiliar:

12. Em "Tabela", selecione TB_CONTAS_RECEBER:

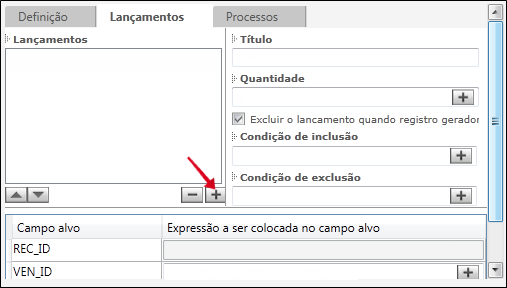

13. Clique na aba "Lançamentos" e no botão :

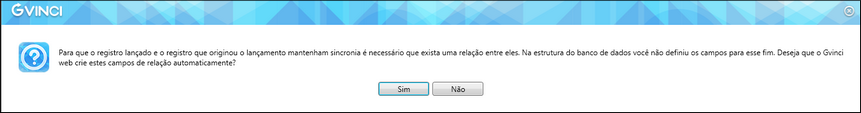

O Gvinci pode criar um campo para controle de lançamentos, chamado COD_LAN. Neste campo é armazenada uma sequência de números que identificam o lançamento no banco de dados. A criação deste campo não é obrigatória. A seguinte pergunta irá aparecer.

14. Clique em "Sim" e o campo COD_LAN será criado, porém, só será preenchido de forma automática quando o lançamento for feito.

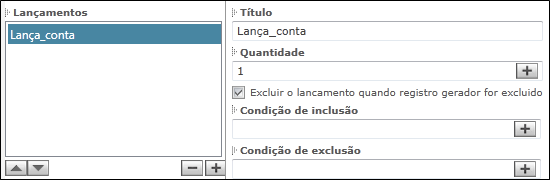

15. Insira o título para o lançamento.

16. Insira a quantidade de registros que serão criados na tabela TB_CONTAS_RECEBER. Neste exemplo, nosso lançamento irá criar somente um registro, portanto, colocamos "1".

17. Mantenha marcada a opção de exclusão de lançamento e não será necessário preencher os campos de condição para inclusão e exclusão.

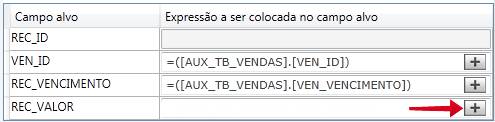

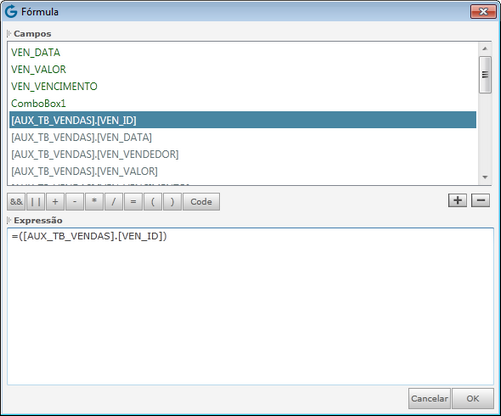

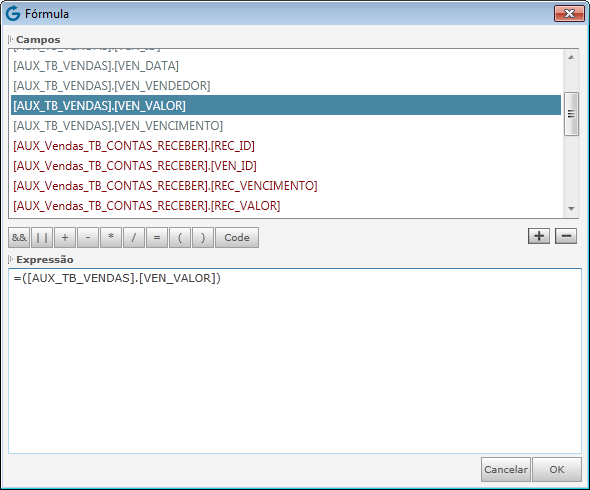

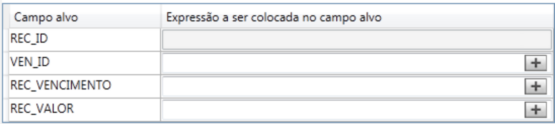

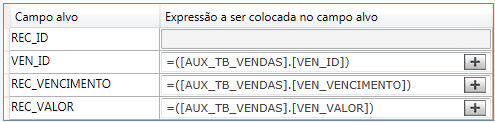

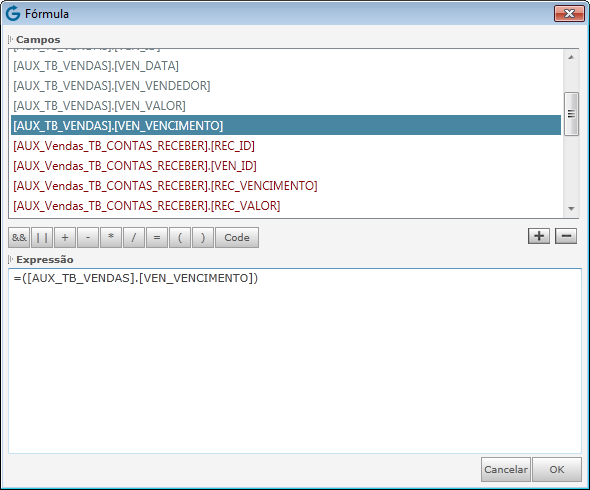

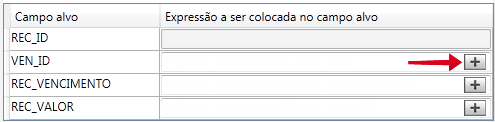

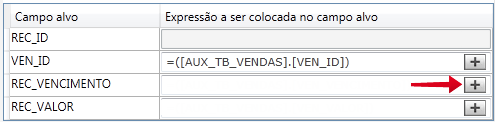

Os campos-alvos, ou seja, da tabela ALVO que é a tabela TB_CONTAS_RECEBER, são listados na coluna à esquerda e na coluna direita precisamos clicar no botão para inserir os campos correspondentes da tabela ORIGEM, da tabela TB_VENDAS.
