Criando um novo relacionamento

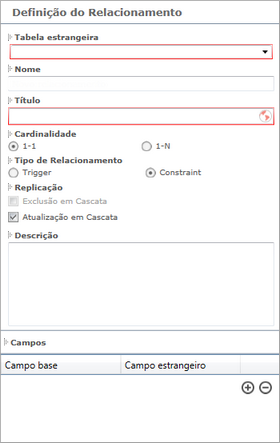

Para criar um novo relacionamento, preencha os campos conforme as explicações abaixo:

Tabela estrangeira: Adicione aqui o nome da tabela estrangeira onde está o campo que receberá o relacionamento.

Nome: Insira um nome para o relacionamento. Este nome será utilizado internamente pela aplicação. O nome sugerido pelo Gvinci começa com FK_ e em seguida o nome da tabela estrangeira. FK significa Foreign Key (Chave estrangeira).

Título: Insira um título para o relacionamento. Este título vai aparecer na árvore da estrutura do banco de dados. O título sugerido pelo Gvinci é composto pelo nome da tabela base e em seguida o nome da tabela estrangeira.

Cardinalidade: Defina se o relacionamento será de (1-1) ou de (1-N).

•	Relacionamento 1-1:

•	Não realiza deleção dos filhos

•	Deve ser feita na tabela filha

•	Esse é um tipo de relação somente de integridade garantindo que o registro filho deve ter um registro pai vinculado

•	Não permite que o registro pai seja deletado se existir um registro filho

•	Caso o usuário queira deletar o pai ele terá que deletar todos os filhos antes de deletar o pai

•	Relacionamento 1-N:

•	Essa relação deve ser feita na tabela pai

•	Esse é um tipo de relação somente de integridade garantindo que o registro filho deve ter um registro pai vinculado

•	Esse tipo de relação 1-n caso o usuário tente deletar o pai o banco deleta automaticamente todos os filhos vinculados

•	Deve existir um índice pelos campos que compõem a relação na tabela base (tabela pai)

Tipo de relacionamento:

•	Trigger: Selecione esta opção se o relacionamento for funcionar automaticamente

•	Constraint: Marque esta opção se o relacionamento funcionar diretamente no banco

Replicação:

•	Exclusão em cascata: Apaga todos os registros relacionados com o registro que será apagado. Esta opção é habilitada somente quando a cardinalidade for 1-N

•	Atualização em cascata: Atualiza todos os registros relacionados com o registro que será atualizado

Campo base: Adicione o campo da tabela básica.

Campo estrangeiro: Adicione o campo da tabela estrangeira.

Nota: O campo base e o campo estrangeiro deverão ter índices com características iguais, caso contrário, o relacionamento não será possível.
